Pump hydro Solo E Grundfos CRE 3-11, 1,5kW 3,5m³/h 78,1m 1x230V 50Hz
- Grundfos Hydro Solo-E booster med en pump är en kombinerad enhet bestående av en E-pump (CRE) utrustad med isolera ventil, backventil, utloppsrör, trycktransmitter, manometer och membran tank.
- Vid leverans booster är redo för drift.
Pumpen har följande egenskaper:
- Impellrar och mellanliggande chambers är tillverkade av rostfritt stål DIN W.-Nr. DIN W.-Nr. 1.4301.
- Pumpen huvud och bas är tillverkade av gjutjärn.
- Axeltätningen har församlingen längd enligt EN 12756.
- Kraftöverföringen sker via gjutjärn split koppling.
- Pumpen är utrustad med en IEC-fläns MGE trefasmotor med frekvensomvandlare och PI-controller integrerade i motor uttagslådan.
- Inga ytterligare motorskydd krävs både motor och elektronik är skyddade av integrerat överbelastning och temperatur skydd.
- En Kontrollpanelen möjliggör inställning av krävs setpoint samt inställning av pump till MIN eller MAX drift eller stopp.
- Kontrollpanelen har indikatorlampor för "Drift" och "Fel".
- Kommunikation med pumpen är möjlig med hjälp av Grundfos R100 fjärrkontroll aktivera ytterligare inställningar samt läsa ur ett antal
- parametrar såsom "Verkligt värde", "Hastighet", "Power input" och totalt "Energiförbrukning".
Uttagslådan pumpen håller terminaler för anslutning av:
- Pumpa start/stopp (potentialfri kontakt),
- Externa remote setpoint inställning via analog signal, 0 - 5 V, 0 - 10 V, 0(4) - 20 mA,
- 5 V matning för setpoint potentiometer, Imax = 5 mA,
- Sensor, 0 - 5 V, 0 - 10 V, 0(4) - 20 mA,
- 24 V-matning för sensor, Imax = 40 mA,
- Ingång för Tvingad till MIN eller MAX (potentialfri kontakt),
- Potentialfri fel signal relä med övergången kontakt, rapportering fel, drift eller Ready,
- RS485 GENIbus
*-Bilden på produkten kan avvika från aktuell produkt.
| Vätska |
| Pump Vätska |
Vatten |
| Vätsketemperatur område |
0 till 60 °C |
| Vätsketemp |
20 °C |
| Densitet |
998,2 kg/m³ |
| Teknisk data |
| Hastighets |
3350 rpm
|
| Resulterande flöde |
3,5 m³/h |
| Nominellt tryck |
78,1 m |
| Reduk. pumphjul |
11 |
Kod för axeltätning. 1: Typ 2. Rot.
tätningsdel 3: Stat. plats 4: Sek. tätning |
HQQE |
| Pump nr |
98389688 |
| Steg |
11 |
| Material |
| Pumphus |
Gjutjärn
EN 1561 EN-GJL-200
ASTM A48-25 B |
| Pumphjul |
Rostfritt stål
DIN W.-Nr. 1,4301
AISI 304 |
| Installation |
| Max. omgivningstemperatur |
50 °C |
| Max. driftstryck |
10 bar |
| Flänsstandard |
OVAL |
| Sugsida |
Rp 11/4 |
| Trycksida |
Rp 11/4 |
| Trycksteg |
PN16 |
| Motorflänsstorlek |
FT115 |
| Elektriskdata |
| Motortyp |
90SC |
| Effektförbrukning - P2 |
1,5 kW |
| Nätfrekvens |
50 Hz |
| Märkspänning |
1 x 200-240 V
|
| Nominell ström |
9,10-7,60 A
|
| Cos phi - verkningsgrad |
0,99 |
| Varvtal |
360-4000 rpm |
| Kapslingsklass (EC 34-5) |
IP55 |
| Isolationsklass (EC 85) |
F |
| Motorskydd |
JA |
| Motornr |
98190188 |
| Styrningar |
| kontroll typ |
ME |
| Tank |
| Volym på tryckbehållare |
12 l |
| Övriga |
| Nettovikt |
35 kg |
| Bruttovikt |
44 kg |
| Leveransvolym |
0,6 m³ |

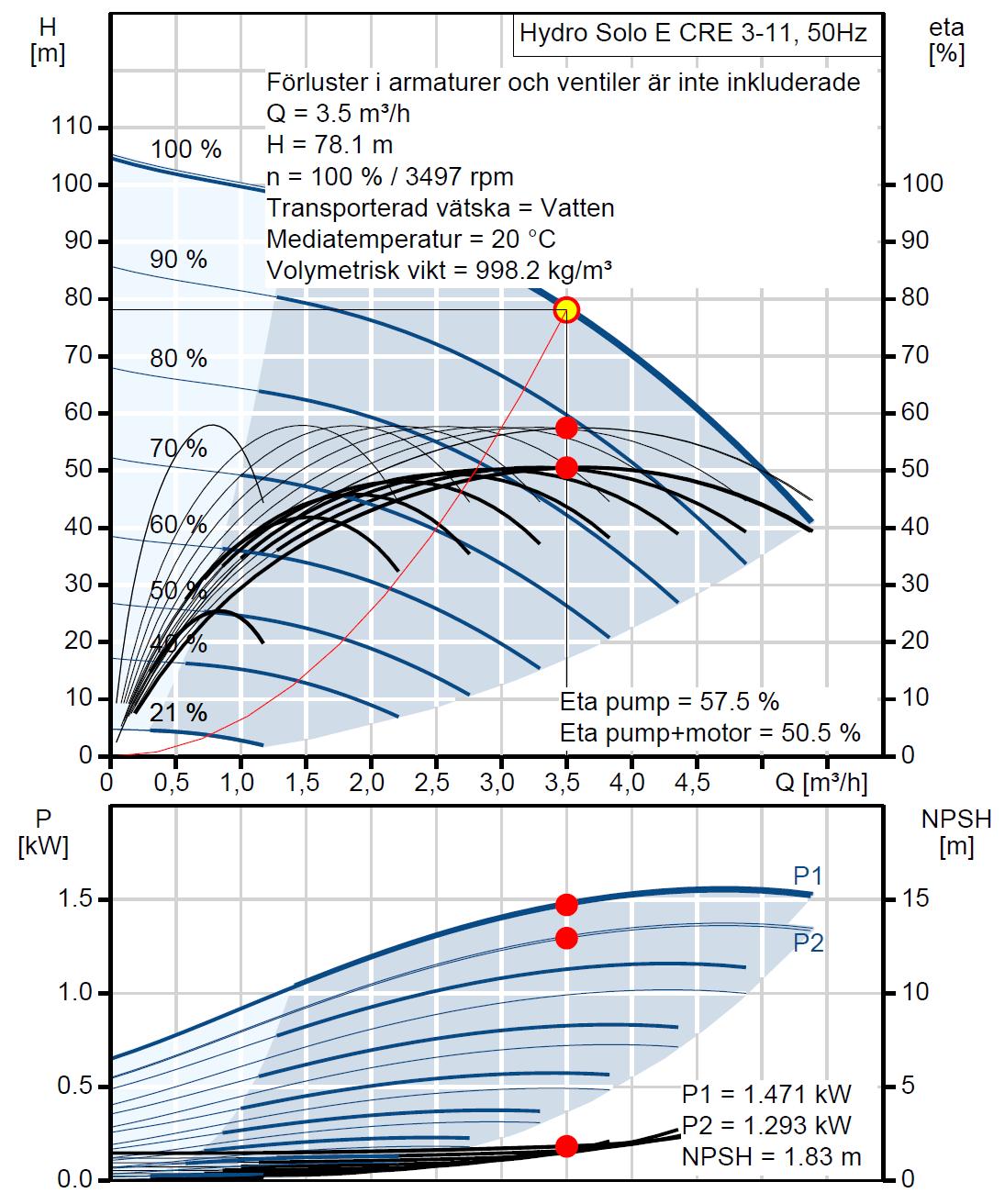

Prestanda kurvor
* Detta är nominella driftpunkten

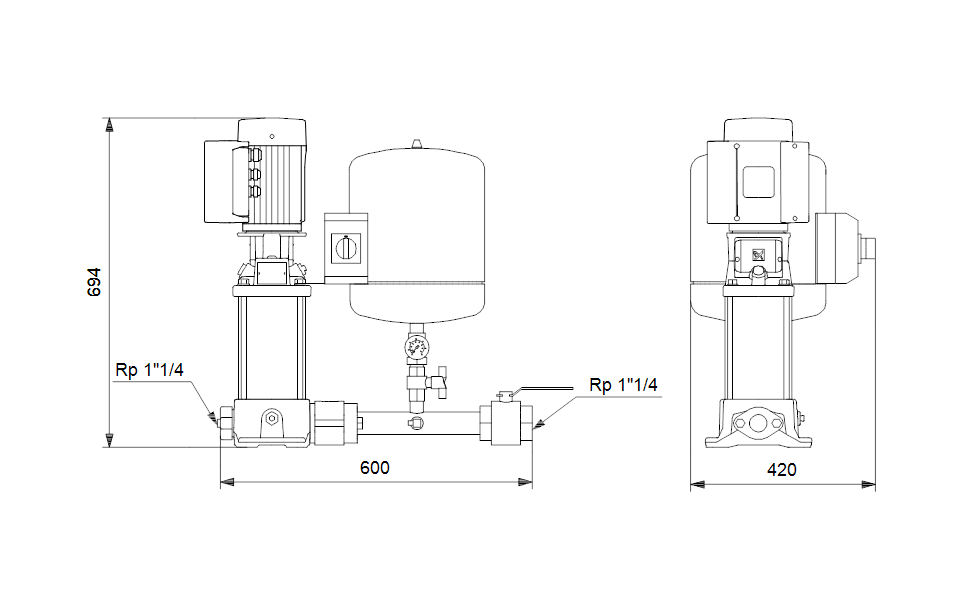

» Ritning med mått beskrivning
