Pump centrifugalpump vertikal flerstegs Grundfos CR 10-2 0,75kW 10m³/h 15,3m

Pump centrifugalpump vertikal flerstegs Grundfos CR 10-2  0,75kW 10,89m³/h 13,73m
Vertikal, icke-självsugande , flerstegs in-line, centrifugalpump för installation i rörsystem och montering på ett fundament.

Funktioner

• Pumphjul och mellankammare är gjorda av Rostfritt stål, DIN W.-Nr. 1,4301.
• Pumphuvud och bas är gjorda av gjutjärn.
• Axeltätningen har monteringslängd enligt EN 12756.
• Kraftöverföring sker via gjutjärn delad koppling.
• Röranslutning är via ovalen flänsar.
• Motorn är en 3-fas växelströmsmotor .

Vätska
Vätska	Vatten
Vätsketemperatur område	-20 till 120°C
Vätsketemp	20°C
Densitet	998,2 kg/m³

Teknisk data
Hastighets	2864 rpm
Resulterande flöde	10 m³/h
Nominellt tryck	15,3 m
Max. tryck	20,2 m
Pumphjul	02
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning	HQQE
Läs på namnskylten	CE,EAC,UKCA,WRAS,ACS
Kurvtolerans	ISO9906:2012 3B
Pumptyp	CR 10
Steg	2
Pumpversion	A
Modell	A

Material
Pumphus	Gjutjärn EN-JL 1030 ASTM A48-30 B
Pumphjul	Rostfritt stål DIN W.-Nr. 1,4301 AISI 304
Materialkod	A
Kod för gummi	E
Bush material	INGNE

Installation
Max. omgivningstemperatur	60°C
Max. tryck vid angiven temp	16 bar / 120°C 16 bar / -20°C
Flänsstandard	OVAL
Röranslutning	RP 2
Anslutningskod	AN
Motorflänsstorlek	FT100

Elektriskdata
Motortyp	80A
IE Efficiency class	IE3
Antal poler	2
Effektförbrukning - P2	0,75 kW
Effektbehov (P2) för pump	0,75 kW
Nätfrekvens	50 Hz
Märkspänning	3 x 220-240 D/380-415 Y V
Nominell ström	3,30/1,90A
Startström	580-620%
Cos phi - verkningsgrad	0,81-0,71
Varvtal	2840-2870 rpm
Efficiency	IE3 80,7%
Motorns verkningsgrad vid full belastning	80,7%
Motorverkningsgrad vid 3/4 last	82,7%
Motorverkningsgrad vid 1/2 last	81,7%
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Isolationsklass (EC 85)	F
Motorskydd	INGEN
Motornr	85U05104

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex , MEI ≥	0,7
Nettovikt	34 kg
Bruttovikt	38 kg
Leveransvolym	0,08m³

Prestanda kurvor

Notera

* Detta är nominella driftpunkten

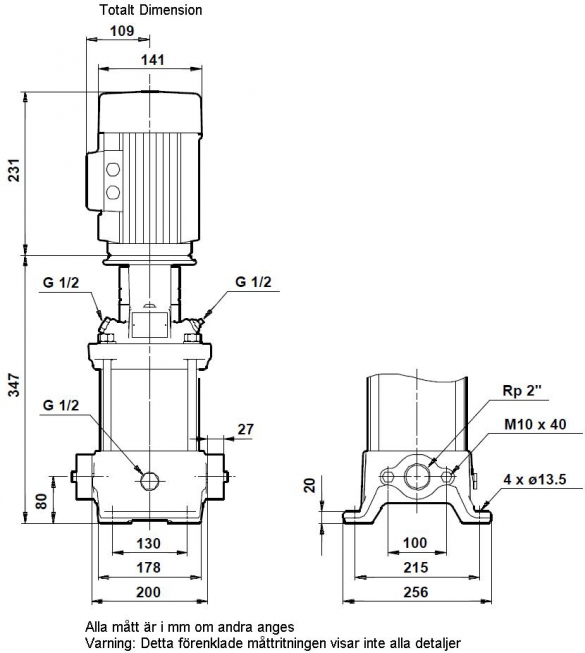

» Ritning med mått beskrivning

» Motorkurva

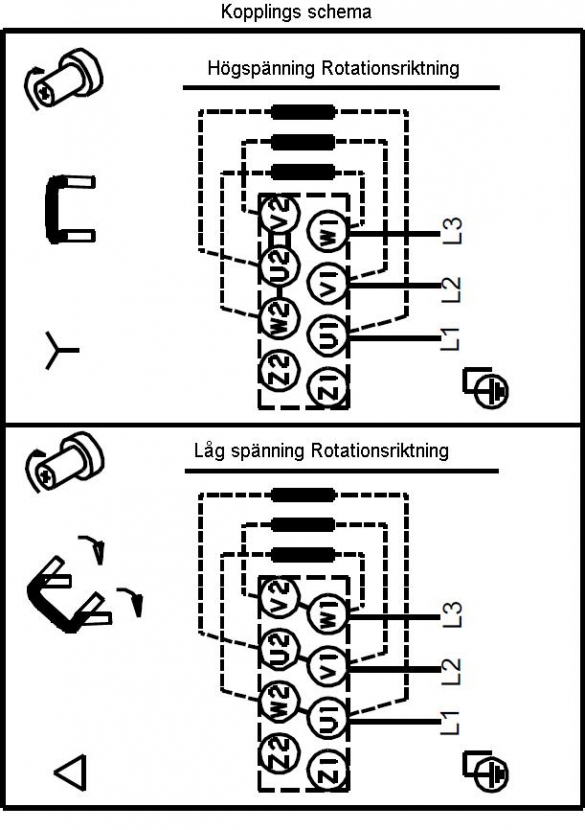

» Kopplings schema
