Grundfos Cirkulationspumpar typ TP 125-160/4, 7,5kW 158m³/h 12,72m 3x400V 50Hz

Grundfos Cirkulationspumpar typ TP 125-160/4, 7,5kW 158m³/h 12,72m 3x400V 50Hz

Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Pumpen är försedd med en obalanserad gummibälgstätning.
Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Pumpen är försedd med en fläktkyld asynkronmotor.

Ytterligare produktinformation

Produkten bär märkningen Grundfos Blueflux^®.
Den representerar det bästa från Grundfos i fråga om energieffektiva motorer och frekvensomformare.
Grundfos Blueflux^®-lösningar uppfyller eller överträffar lagstiftningens krav, såsom EuP klass IE3 eller IE4.

*-Bilden på produkten kan avvika från aktuell produkt.

Teknisk data
Hastighets	1455 rpm
Resulterande flöde	158 m^³/h
Resulterande lyfthöjd för pumpen	12,72 m
Max. tryck	160 dm
Faktisk pumphjulsdiameter	211 mm
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	BAQE
Kurvtolerans	ISO9906:2012 3B
Pumpversion	A
Modell	A

Elektriskdata
Motortyp	SIEMENS
IE Efficiency class	IE3
Effektförbrukning P2	7,5 kW
Antal Poler	4
Nätfrekvens	50 Hz

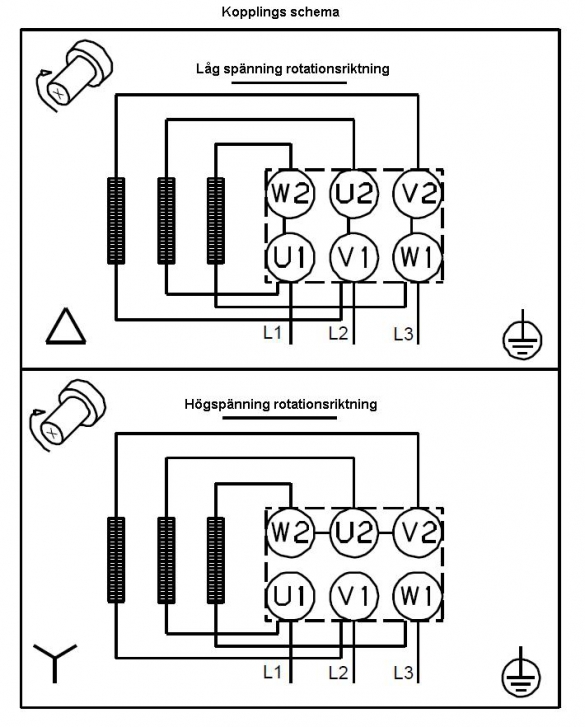

Märkspänning	3 x 380-420 D/660-725 Y V
Nominell ström	14,9-14,2/ 8,60-8,40 A
Startström	820 %
Cos phi - verkningsgrad	0,84
Varvtal	1465 rpm
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Efficiency	IE3 90,4%
Motorns verkningsgrad vid full belastning	90,4%
Motorverkningsgrad vid 3/4 last	91,6%
Motorverkningsgrad vid 1/2 last	92,4%
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	83V15222

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex, MEI ≥	0,46
Nettovikt	198 kg
Bruttovikt	235 kg
Leveransvolym	0,74 m³

Prestanda kurvor

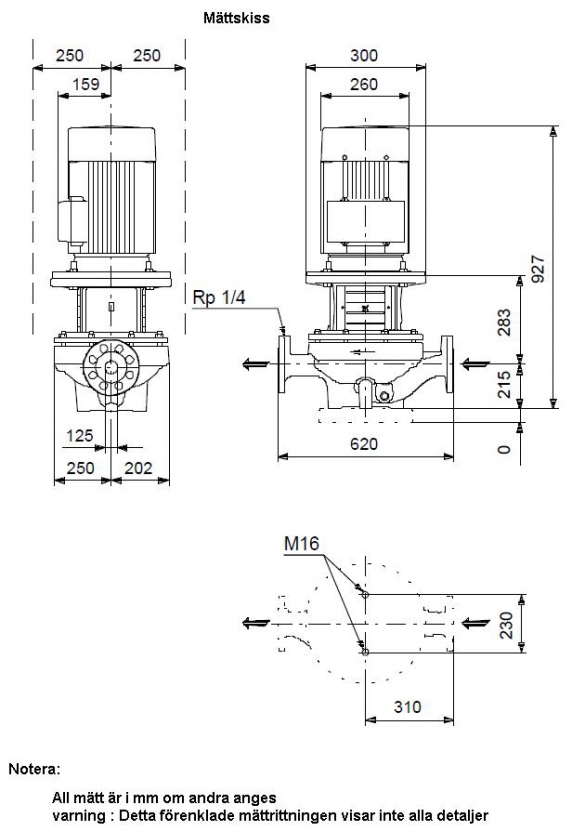

» Ritning med mått beskrivning
