Djupbrunnspump Grundfos SP77-6 22kW 76,5m³/h, 72,9m 3x400V 50Hz
- Dränkbar borrhålspump, lämplig för pumpning av rent vatten. Kan installeras vertikalt eller horisontellt.
- Alla stålkomponenter är tillverkade av rostfritt stål, EN 1.4301 (AISI 304), vilket säkerställer god korrosionsbeständighet.
- Denna pump är godkänd för dricksvatten.
- Pump är försedd med en 22 kW MS6000 motor med sandskydd, mekanisk axeltätning, vattensmorda axellager och ett volymkompenserande membran.
- Motorn är en dränkbar motor av sluten typ med god mekanisk stabilitet och hög effektivitet.
- Lämplig för temperaturerer upp till 40°C.
- Motorn är försedd med Grundfos Tempcon temperatursensor som, genom kommunikation via strömkabeln tillsammans med en manöverpanel MP204, möjliggör övervakning av temperaturen.
- Motorn är avsedd för direktstart (DOL).
Ytterligare produktinformation
Pumpen är lämplig för applikationer som liknar följande:
- Råvattenförsörjning
- Bevattning
- Grundvattensänkning
- Tryckstegring
- Fontänapplicationer
*-Bilden på produkten kan avvika från aktuell produkt.
| Vätska |
| Pump Vätska |
Vatten |
| Max. vätsketemperatur |
40°C |
| Max vätske t vid 0,15 m/s |
40°C |
| Vätsketemp |
20°C |
| Densitet |
998,2 kg/m³ |
| Teknisk data |
| Hastighet |
2900 rpm
|
| Resulterande flöde |
76,5 m³/h |
| Resulterande lyfthöjd för pumpen |
72,9 m |
| Reduk. pumphjul |
Ingen |
| Axeltätning för motor |
CER/CARNBR |
| Läs på namnskylten |
CE,GOST2 |
| Kurvtolerans |
ISO9906:2012 3B |
| Pump typ |
SP 77 |
| Steg |
6 |
| Modell |
C |
| Ventil |
Ja |
| Motor version |
T40 |
| Material |
| Pump |
Rostfritt stål EN 1,4301
AISI 304 |
| Pumphjul |
Rostfritt stål EN 1,4301
AISI 304 |
| Motor |
Rostfritt stål
DIN W.-Nr. 1,4301
AISI 304 |
| Installation |
| Trycksida |
RP5 |
| Motordiameter |
152,4 mm |
| Elektriskdata |
| Motortyp |
MS6000 |
| Applik. motor |
Grundfos |
| Effektförbrukning - P2 |
22 kW |
| Effektbehov (P2) för pump |
22 kW |
| Nätfrekvens |
50 Hz |
| Märkspänning |
3 x 380-
400-415 V
|
| Nominell ström |
49,5-47,5-46,5 A |
| Startström |
480-530-560 % |
| Cos phi - verkningsgrad |
0,86-0,84-0,82 |
| Hastighet |
2850-2870-2880 rpm |
| Startmetod |
direkt-på-fodra |
| Kapslingsklass (EC 34-5) |
IP68 |
| Isolationsklass (EC 85) |
F |
| Motorskydd |
INGEN |
| Termiskt skydd |
utvändig |
| Inbyggd temp. transmitter: |
ja |
| Motornr |
78195518 |
| Övriga |
| Minsta effektivitetsindex ,MEI ≥ |
- |
| Nettovikt |
112 kg |
| Bruttovikt |
146 kg |
| Leveransvolym |
0,268 m³ |

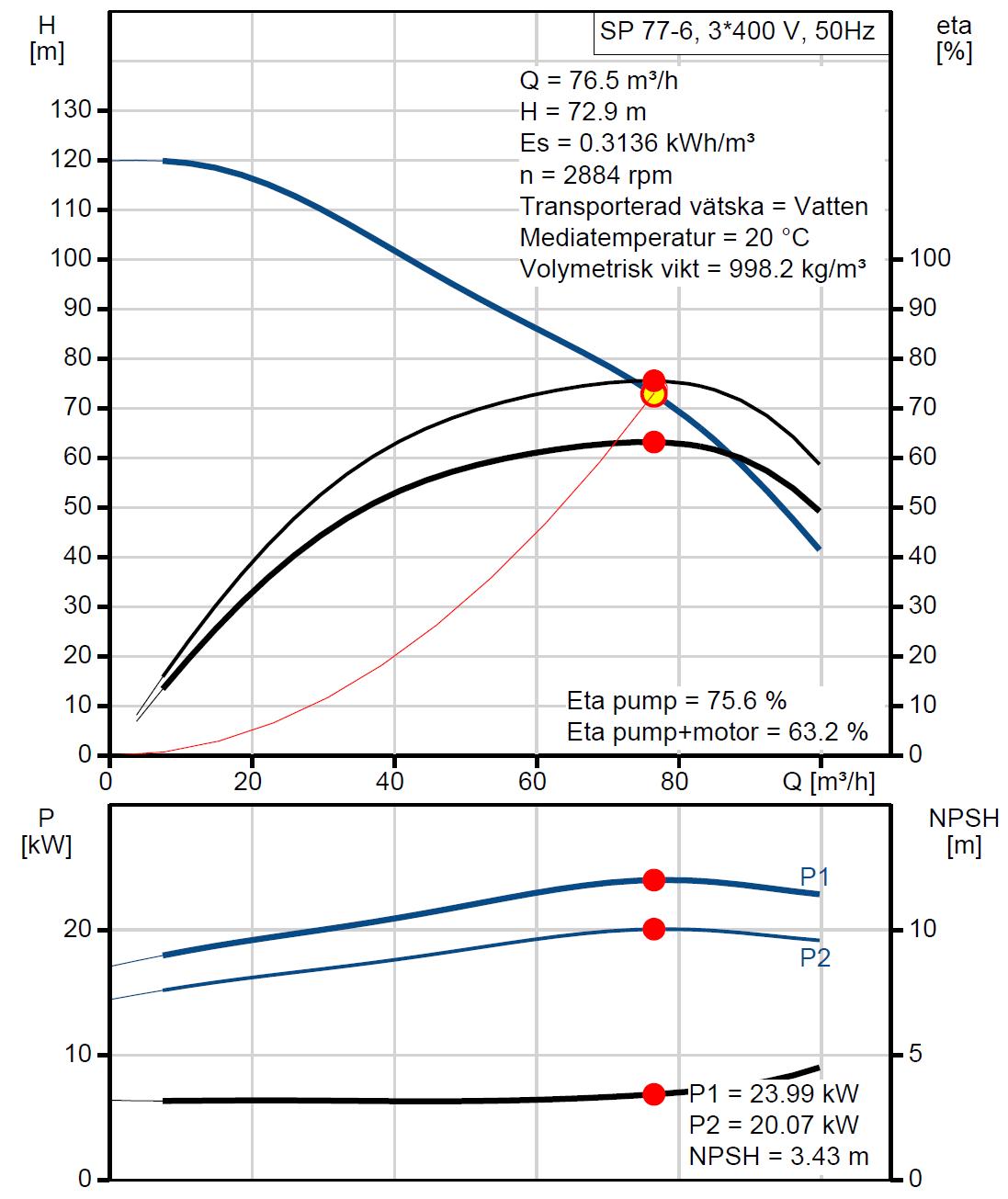

Prestanda kurvor

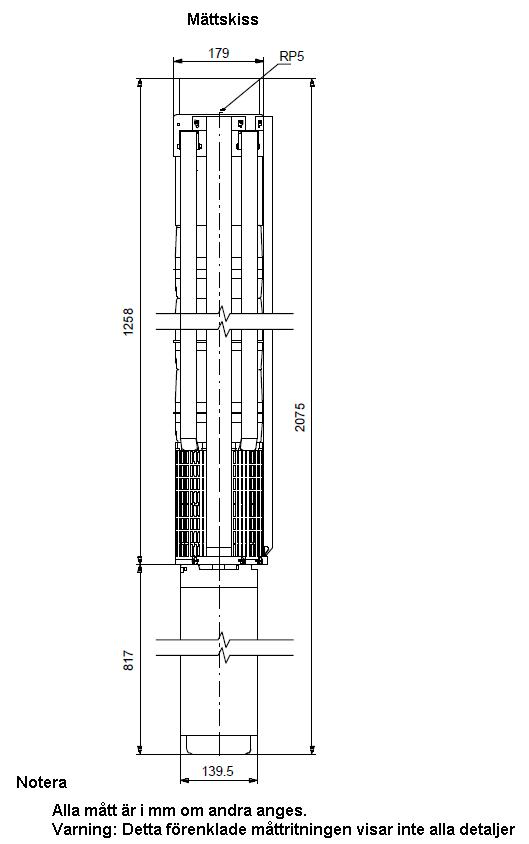

» Ritning med mått beskrivning
