Cirkulationspump Grundfos TP 200-590/4, 110kW 584m³/h 52m 3x400V 50Hz

Cirkulationspump Grundfos TP 200-590/4, 110kW 584m³/h 52m 3x400V 50Hz

Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Pumpen är försedd med en obalanserad gummibälgstätning.
Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Pumpen är försedd med en fläktkyld asynkronmotor.

Ytterligare produktinformation
MEI=0,70 | MEI>0,70

*-Bilden på produkten kan avvika från aktuell produkt.

Teknisk data
Hastighets	1490 rpm
Resulterande flöde	584 m^³/h
Resulterande lyfthöjd för pumpen	52 m
Max. tryck	590 dm
Faktisk pumphjulsdiameter	412 mm
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	BAQE
Kurvtolerans	ISO9906:2012 3B
Pumpversion	A
Modell	A

Elektriskdata
Motortyp	SIEMENS
IE Efficiency class	IE3
Effektförbrukning P2	110 kW
Antal Poler	4
Nätfrekvens	50 Hz
Märkspänning	3 x 380-420D/ 660-725Y V
Nominell ström	191/111 A
Startström	680-680 %
Cos phi - verkningsgrad	0,87
Varvtal	1488 rpm
Kapslingsklass (EC 34-5)	55 (Protect. Vattenstrålar / damm)
Efficiency	IE3 95,4%
Motorns verkningsgrad vid full belastning	95,4-95,4%
Motorverkningsgrad vid 3/4 last	95,8-95,8%
Motorverkningsgrad vid 1/2 last	95,5-95,5%
Isolationsklass (EC 85)	F

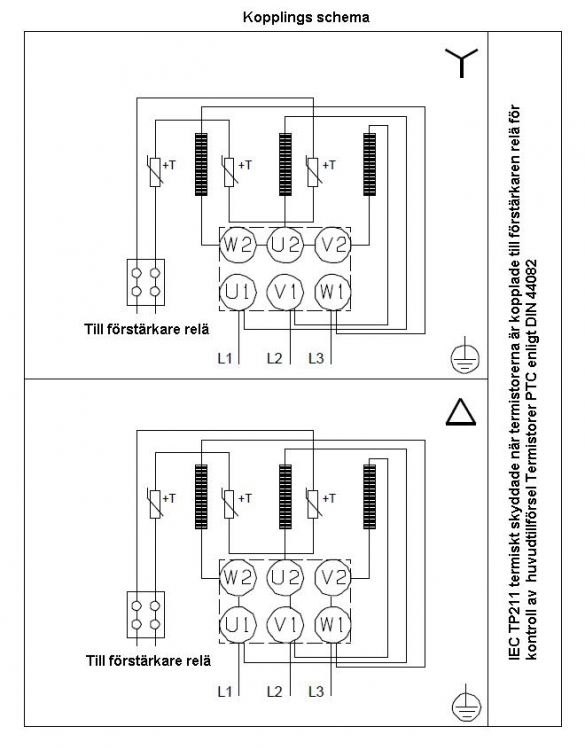

Motorskydd	PTC
Motornr	83V15244

Övriga
Minsta effektivitetsindex, MEI ≥	0,70
Nettovikt	1300 kg
Bruttovikt	1350 kg
Leveransvolym	1,98m³

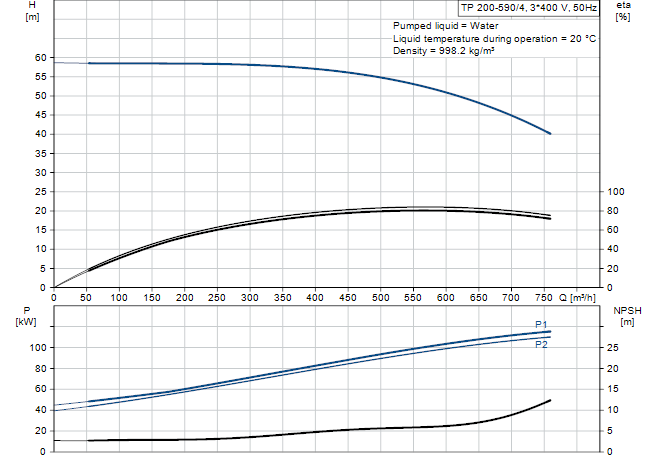

Prestanda kurvor

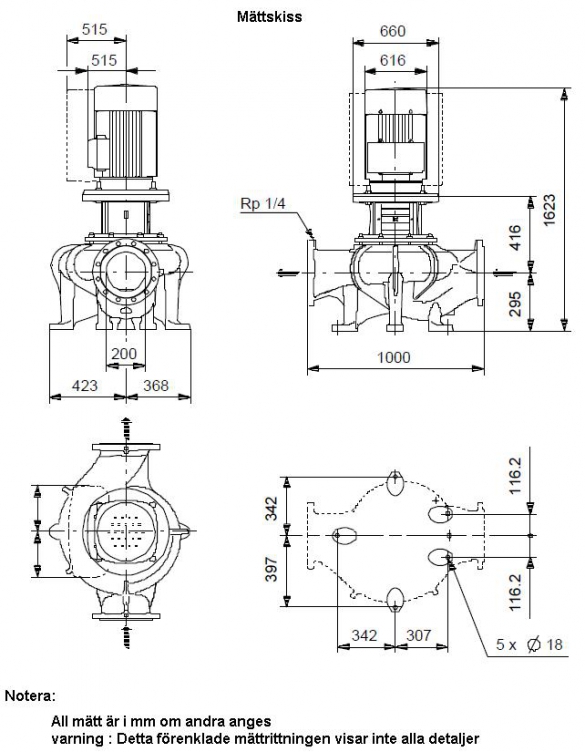

» Ritning med mått beskrivning
