Cirkulationspump Grundfos TP 200-410/4 A-F-A-BAQE 75kW 630m3/h 33,7m 3x400V 50Hz

Cirkulationspump Grundfos TP 200-410/4 A-F-A-BAQE 75kW 630m³/h 33,7m 3x400V 50Hz

Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Pumpen är försedd med en obalanserad gummibälgstätning.
Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Pumpen är försedd med en fläktkyld asynkronmotor.

Ytterligare produktinformation
MEI=0,70 | MEI>0,70

*-Bilden på produkten kan avvika från aktuell produkt.

Teknisk data
Hastighets	1480 rpm
Resulterande flöde	630 m^³/h
Resulterande lyfthöjd för pumpen	33,7 m
Max. tryck	410 dm
Faktisk pumphjulsdiameter	338 mm
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	BAQE
Kurvtolerans	ISO9906:2012 3B
Pumpversion	A
Modell	A

Elektriskdata
Motortyp	SIEMENS
IE Efficiency class	IE3
Effektförbrukning P2	75 kW
Antal Poler	4
Nätfrekvens	50 Hz
Märkspänning	3 x 380-420D/ 660-725Y V
Nominell ström	133/77 A
Startström	690-690 %
Cos phi - verkningsgrad	0,86
Varvtal	1485 rpm
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Efficiency	IE3 95,0%
Motorns verkningsgrad vid full belastning	95-95%
Motorverkningsgrad vid 3/4 last	95,3-95,3%
Motorverkningsgrad vid 1/2 last	95-95%
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	83V15240

Övriga
Minsta effektivitetsindex, MEI ≥	0,70
Nettovikt	937 kg
Bruttovikt	981 kg
Leveransvolym	1,84 m³

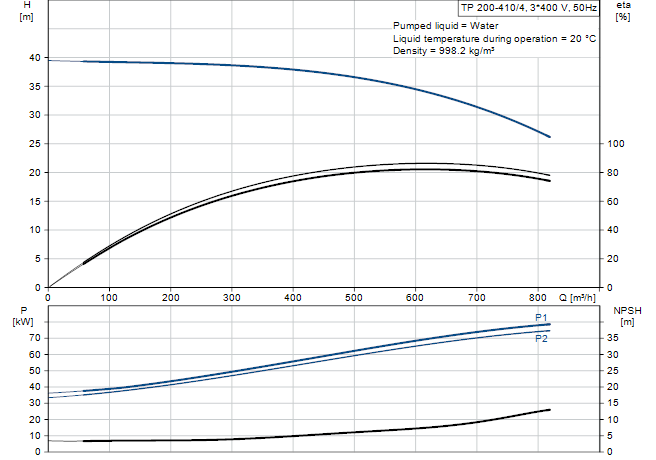

Prestanda kurvor

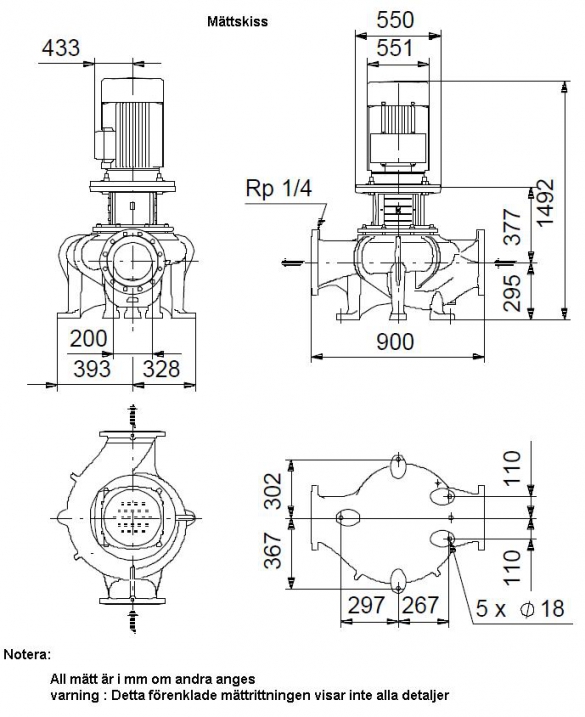

» Ritning med mått beskrivning
