Cirkulationspump Grundfos TP 200-240/4, 30kW 487m³/h 17,91m 3x400V 50Hz

Cirkulationspump Grundfos TP 200-240/4, 30kW 487m³/h 17,91m 3x400V 50Hz

Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Pumpen är försedd med en obalanserad gummibälgstätning.
Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Pumpen är försedd med en fläktkyld asynkronmotor.

Ytterligare produktinformation
MEI=0,70 | MEI>0,70

*-Bilden på produkten kan avvika från aktuell produkt.

Teknisk data
Hastighets	1470 rpm
Resulterande flöde	488 m^³/h
Nominrellt tryck	18 m
Lyfthöjd max	240 dm
Faktisk pumphjulsdiameter	272 mm
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	BAQE
Kurvtolerans	ISO9906:2012 3B
Pumpversion	A
Modell	A

Elektriskdata
Motortyp	SIEMENS
IE Efficiency class	IE3
Effektförbrukning P2	30 kW
Antal Poler	4
Nätfrekvens	50 Hz
Märkspänning	3 x 380-420D/ 660-725Y V
Nominell ström	55/32 A
Startström	730-730%
Cos phi - verkningsgrad	0,84
Varvtal	1470 rpm
Kapslingsklass (EC 34-5)	55 (Protect. Vattenstrålar / damm)
Efficiency	IE3 93,6%
Motorns verkningsgrad vid full belastning	93,6-93,6%
Motorverkningsgrad vid 3/4 last	94-94%
Motorverkningsgrad vid 1/2 last	93,7-93,7%
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	99032122

Övriga
Minsta effektivitetsindex, MEI ≥	0,70
Nettovikt	519 kg
Bruttovikt	558 kg
Leveransvolym	1.21 m³

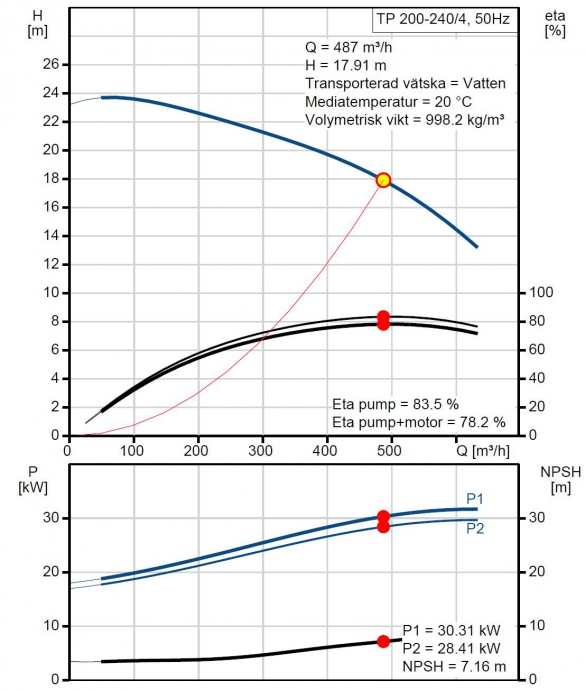

Prestanda kurvor

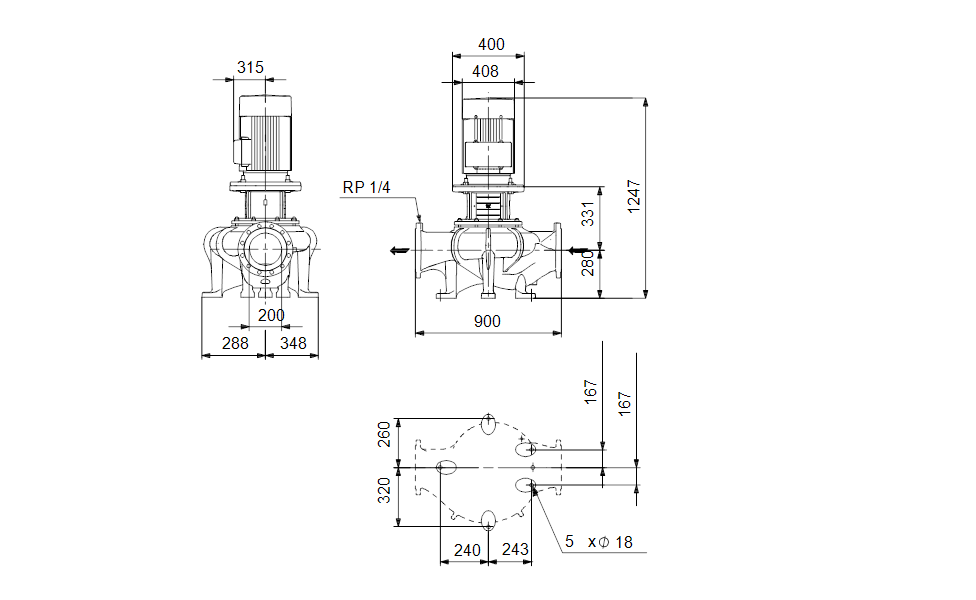

» Ritning med mått beskrivning
