Cirkulationspump Grundfos TP 200-150/4, 15kW 398m³/h 9,677m 3x400V 50Hz

Cirkulationspump Grundfos TP 200-150/4, 15kW 398m³/h 9,677m 3x400V 50Hz

Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Pumpen är försedd med en obalanserad gummibälgstätning.
Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Pumpen är försedd med en fläktkyld asynkronmotor.

Ytterligare produktinformation

Produkten bär märkningen Grundfos Blueflux^®.
Den representerar det bästa från Grundfos i fråga om energieffektiva motorer och frekvensomformare.
Grundfos Blueflux^®-lösningar uppfyller eller överträffar lagstiftningens krav, såsom EuP klass IE3 eller IE4

*-Bilden på produkten kan avvika från aktuell produkt.

Teknisk data
Hastighets	1470 rpm
Resulterande flöde	396 m^³/h
Resulterande lyfthöjd för pumpen	9,6 m
Max. tryck	150 dm
Faktisk pumphjulsdiameter	224 mm
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	BAQE
Kurvtolerans	ISO9906:2012 3B
Pumpversion	A
Modell	A

Elektriskdata
Motortyp	SIEMENS
IE Efficiency class	IE3
Effektförbrukning P2	15 kW
Antal Poler	4
Nätfrekvens	50 Hz
Märkspänning	3 x 380-420 D/660-725 Y V
Nominell ström	28.5/16.6 A
Startström	850-850 %
Cos phi - verkningsgrad	0,82
Varvtal	1475 rpm
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Efficiency	IE3 92,1%
Motorns verkningsgrad vid full belastning	92,1-92,1%
Motorverkningsgrad vid 3/4 last	92.3-92.3 %
Motorverkningsgrad vid 1/2 last	91.5-91.5 %
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	99032114

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex, MEI ≥	0,70
Nettovikt	338 kg
Bruttovikt	434 kg
Leveransvolym	1.68 m³

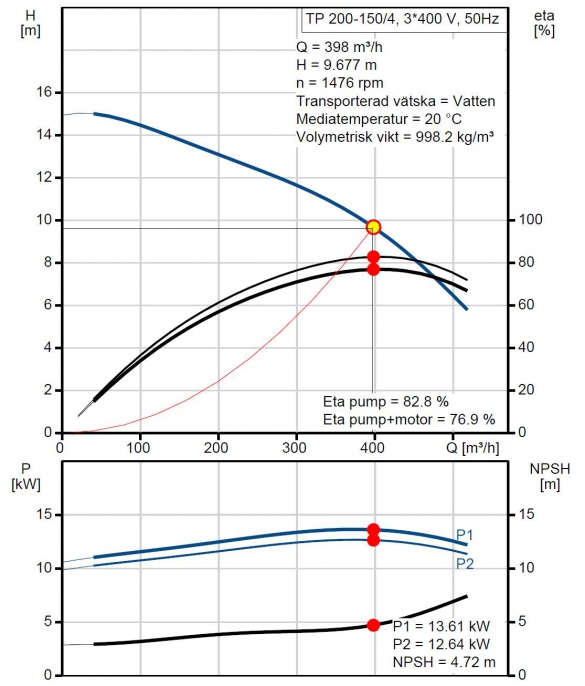

Prestanda kurvor

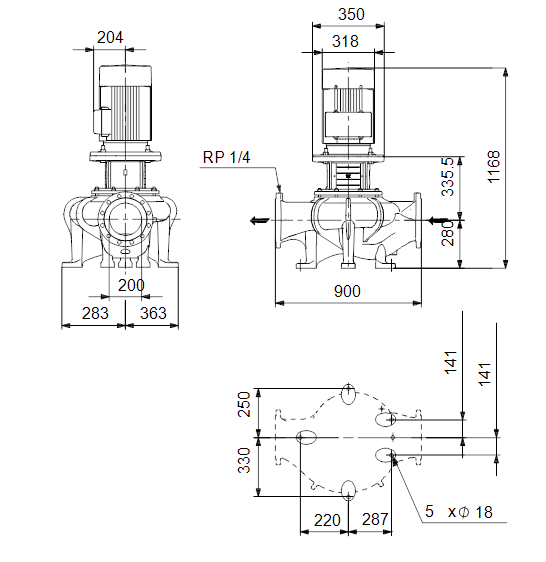

» Ritning med mått beskrivning
