  2. Cirkulationspump Grundfos TP 150-280/4, 22kW 249m³/h 24,48m 3x400V 50Hz

Cirkulationspump Grundfos TP 150-280/4, 22kW 249m³/h 24,48m 3x400V 50Hz




Cirkulationspump Grundfos TP 150-280/4,  22kW  249m³/h  24,48m 3x400V 50Hz

    • Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
    • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
    • Pumpen är försedd med en obalanserad gummibälgstätning.
    • Axeltätningen uppfyller EN 12756.
    • Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
    • Pumpen är försedd med en fläktkyld asynkronmotor.
    Ytterligare produktinformation
    MEI=0,70 | MEI>0,70

         *-Bilden på produkten kan avvika från aktuell produkt.



    Vätska
    Vätska Vatten
    Vätsketemperatur område 0 till 120°C
    Vätsketemp 20°C
    Densitet 998,2 kg/m³

    Teknisk data
    Hastighets

    1465 rpm
    Resulterande flöde 249 m³/h
     Resulterande lyfthöjd för pumpen 24,5 m
    Max. tryck 280 dm
    Faktisk pumphjulsdiameter 290 mm
    Kod för axeltätning. 1: Typ 2. Rot.
    tätningsdel 3: Stat. plats 4: Sek. tätning:    		 BAQE
    Kurvtolerans ISO9906:2012 3B
    Pumpversion A
    Modell A

    Material
    Pumphus  Gjutjärn EN-JL 1040
    ASTM A48-40B
    Pumphjul Gjutjärn
    EN-JL1030
    ASTM A48-30 B
    Materialkod A

    Installation
     Max. omgivningstemperatur 55°C
    Max. driftstryck 16 bar
    Flänsstandard DIN
    Anslutningskod F
    Röranslutning DN 150
    Sugsida DN 150
    Trycksida DN 150
    Trycksteg PN 16
    Inbyggnadslängd 800 mm
    Motorflänsstorlek FF300

    Elektriskdata
    Motortyp SIEMENS
    IE Efficiency class IE3
    Effektförbrukning  P2 22 kW
    Antal Poler 4
    Nätfrekvens 50 Hz
    Märkspänning

    3 x 380-420D/
    660-725 Y V
    Nominell ström 41/24 A
    Startström 680-680%
    Cos phi - verkningsgrad 0,83
    Varvtal 1470 rpm
    Kapslingsklass (EC 34-5) 55 (Protect. Vattenstrålar / damm)
    Efficiency IE3 93%
    Motorns verkningsgrad vid full
    belastning    		 93%
    Motorverkningsgrad vid 3/4 last 93.6-93.6 %
    Motorverkningsgrad vid 1/2 last 93.6-93.6 %
    Isolationsklass (EC 85) F
    Motorskydd PTC
    Motornr 99032118

    Övriga
    Minsta effektivitetsindex, MEI ≥ 0,70
    Nettovikt 407 kg
    Bruttovikt 445 kg
    Leveransvolym 1,12 m3


     Prestanda kurvor

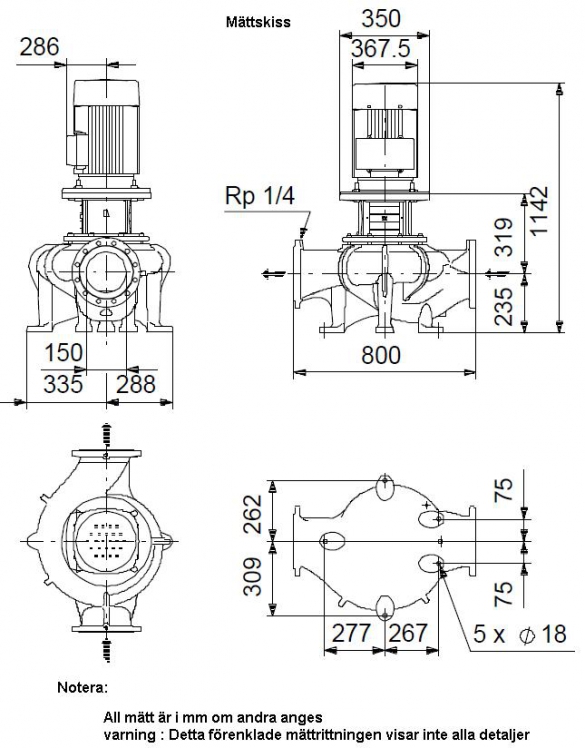

    » Ritning med mått beskrivning

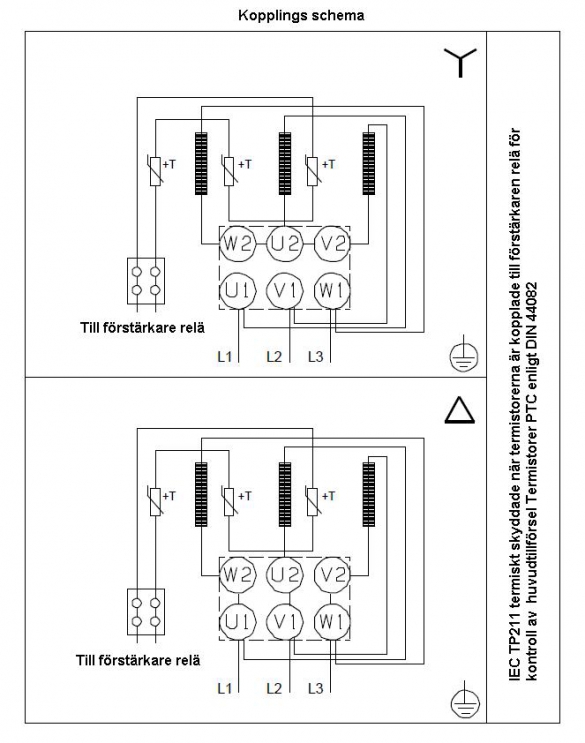

    » Kopplings schema

    • Cirkulationspump Grundfos TP 150-280/4, 22kW 249m³/h 24,48m 3x400V 50Hz
      Art. nr.
      GRU96306002
      Cirkulationspump Grundfos TP 150-280/4, 22kW 249m³/h 24,48m 3x400V 50Hz
