Cirkulationspump Grundfos TP 150-150/4, 11kW 249m³/h 12,65m 3x400V 50Hz

Cirkulationspump Grundfos TP 150-150/4, 11kW 249m³/h 12,65m 3x400V 50Hz

Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Pumpen är försedd med en obalanserad gummibälgstätning.
Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Pumpen är försedd med en fläktkyld asynkronmotor.

Ytterligare produktinformation

Produkten bär märkningen Grundfos Blueflux^®.
Den representerar det bästa från Grundfos i fråga om energieffektiva motorer och frekvensomformare.
Grundfos Blueflux^®-lösningar uppfyller eller överträffar lagstiftningens krav, såsom EuP klass IE3 eller IE4.

*-Bilden på produkten kan avvika från aktuell produkt.

Teknisk data
Hastighets	1470 rpm
Resulterande flöde	250 m^³/h
Resulterande lyfthöjd för pumpen	12,7 m
Max. tryck	150 dm
Faktisk pumphjulsdiameter	225 mm
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	BAQE
Kurvtolerans	ISO9906:2012 3B
Pumpversion	A
Modell	A

Elektriskdata
Motortyp	160MA
IE Efficiency class	IE3
Effektförbrukning P2	11 kW
Antal Poler	4
Nätfrekvens	50 Hz
Märkspänning	3 x 380-415 D/660-690 Y V
Nominell ström	21,2-20,4/ 12,2-12,0 A
Startström	710-810 %
Cos phi - verkningsgrad	0,86-0,81
Varvtal	1470-1475 rpm
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Efficiency	IE3 91,4%
Motorns verkningsgrad vid full belastning	91,4%
Motorverkningsgrad vid 3/4 last	92,1%
Motorverkningsgrad vid 1/2 last	91,6%
Isolationsklass (EC 85)	F

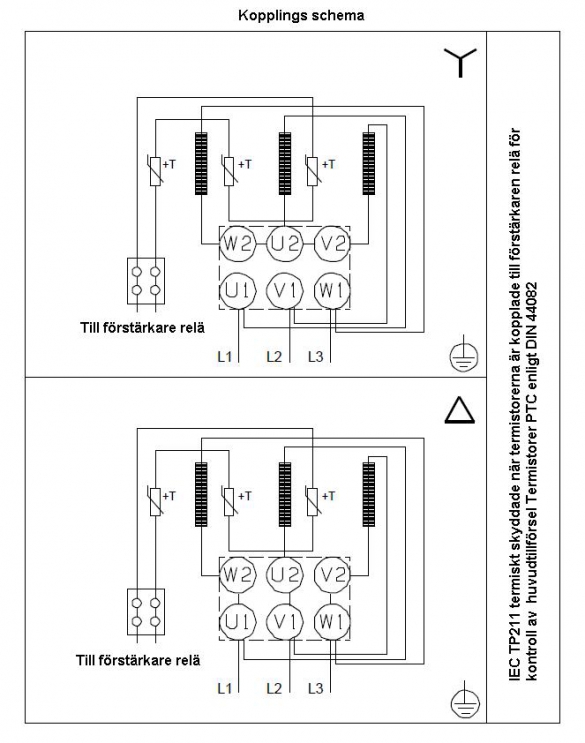

Motorskydd	PTC
Motornr	87420031

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex, MEI ≥	0,62
Nettovikt	283 kg
Bruttovikt	379 kg
Leveransvolym	2,29 m³

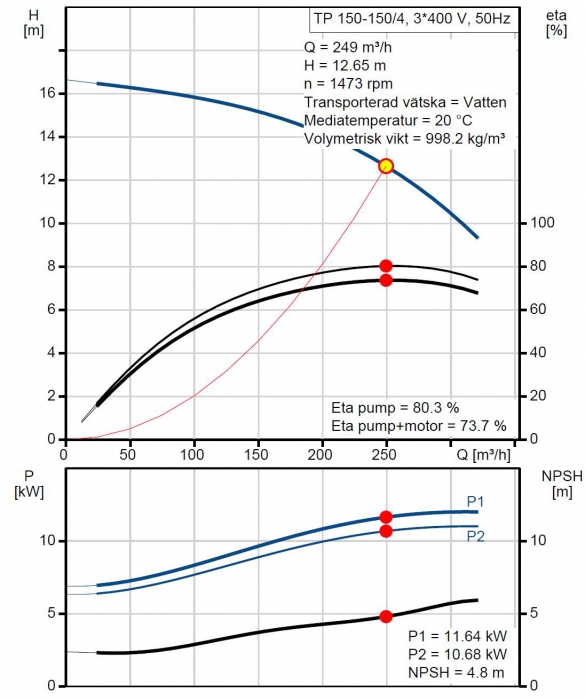

Prestanda kurvor

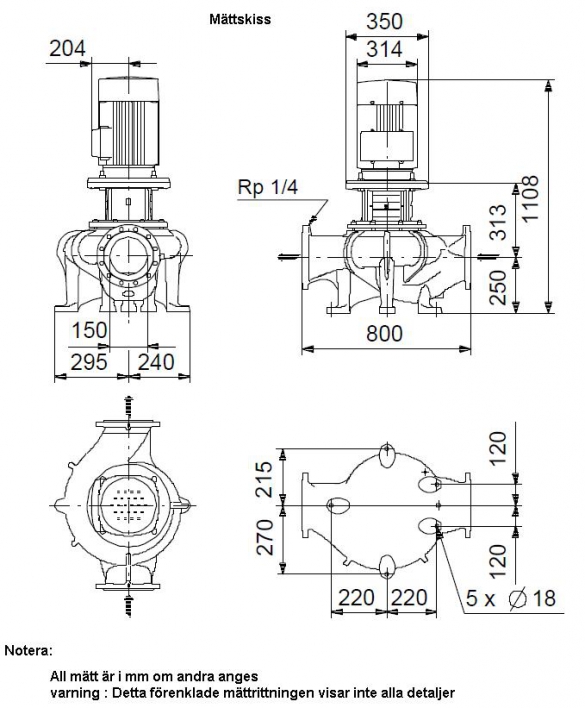

» Ritning med mått beskrivning
