Cirkulationspump Grundfos TP 150-110/6, 5,5kW 184m³/h 8,27m 3x400V 50Hz




Cirkulationspump Grundfos TP 150-110/6,  5,5kW  184m³/h  8,27m 3x400V 50Hz

    • Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
    • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
    • Pumpen är försedd med en obalanserad gummibälgstätning.
    • Axeltätningen uppfyller EN 12756.
    • Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
    • Pumpen är försedd med en fläktkyld asynkronmotor
         *-Bilden på produkten kan avvika från aktuell produkt.


    Vätska
    Vätska Vatten
    Vätsketemperatur område 0 till 120°C
    Vätsketemp 20°C
    Densitet 998,2 kg/m³

    Teknisk data
    Hastighets

    970 rpm
    Resulterande flöde 184 m³/h
     Resulterande lyfthöjd för pumpen 8,27 m
    Max. tryck 110 dm
    Faktisk pumphjulsdiameter 259 mm
    Kod för axeltätning. 1: Typ 2. Rot.
    tätningsdel 3: Stat. plats 4: Sek. tätning:    		 BAQE
    Kurvtolerans ISO9906:2012 3B2
    Pumpversion A
    Modell A

    Material
    Pumphus  Gjutjärn EN-GJL-250
    ASTM class 35
    Pumphjul Gjutjärn
    EN-GJL-200
    ASTM class 30
    Materialkod A

    Installation
     Max. omgivningstemperatur -20 .. 55°C
    Max. driftstryck 16 bar
    Flänsstandard DIN
    Anslutningskod F
    Röranslutning DN 150
    Sugsida DN 150
    Trycksida DN 150
    Trycksteg PN 16
    Inbyggnadslängd 800 mm
    Motorflänsstorlek FF265

    Elektriskdata
    Motortyp SIEMENS
    IE Efficiency class IE3
    Effektförbrukning  P2 5,5 kW
    Antal Poler 6
    Nätfrekvens 50 Hz
    Märkspänning

    3 x 380-420D/
    660-725Y V
    Nominell ström 12.5/7.3 A
    Startström 680-680 %
    Cos phi - verkningsgrad 0,72
    Varvtal 975 rpm
    Kapslingsklass (EC 34-5) 55 Dust/Jetting
    Efficiency IE3 88%
    Motorns verkningsgrad vid full
    belastning    		 88%
    Motorverkningsgrad vid 3/4 last 88.1-88.1 %
    Motorverkningsgrad vid 1/2 last 86.9-86.9 %
    Isolationsklass (EC 85) F
    Motorskydd PTC
    Motornr 83W15217

    Övriga
    Minsta effektivitetsindex, MEI ≥ 0,62
    Nettovikt 276 kg
    Bruttovikt 313 kg
    Leveransvolym 0,743 m3

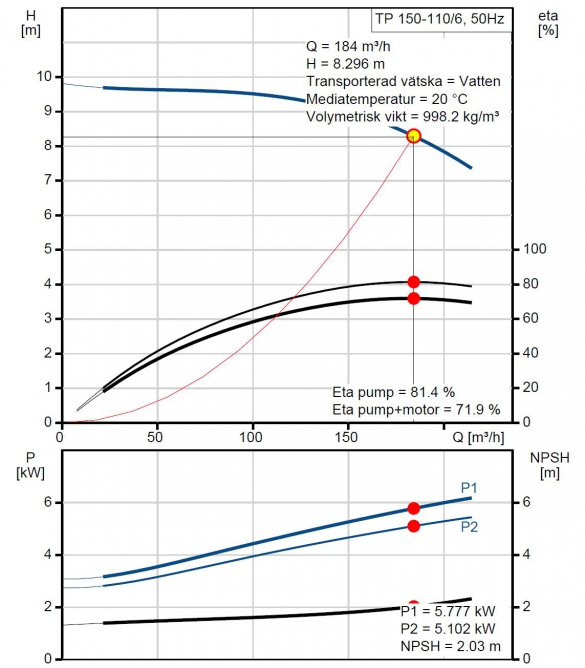

     Prestanda kurvor

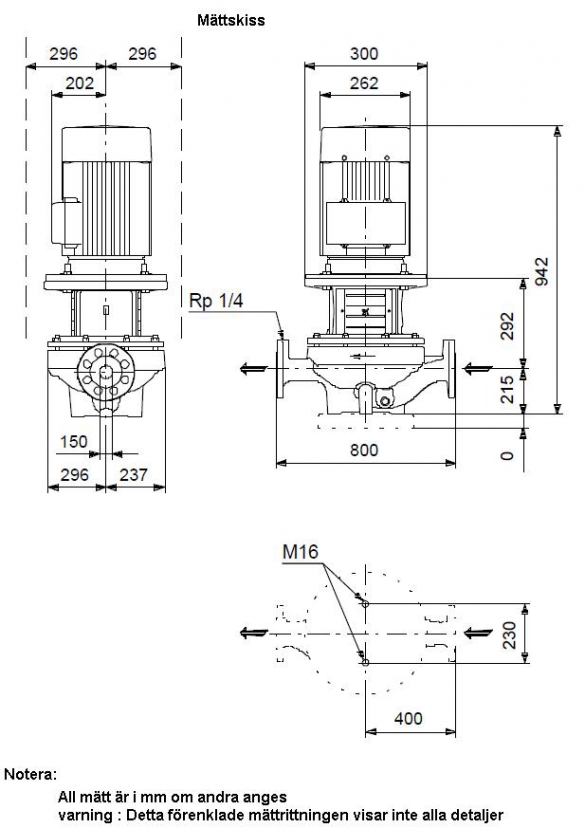

    » Ritning med mått beskrivning

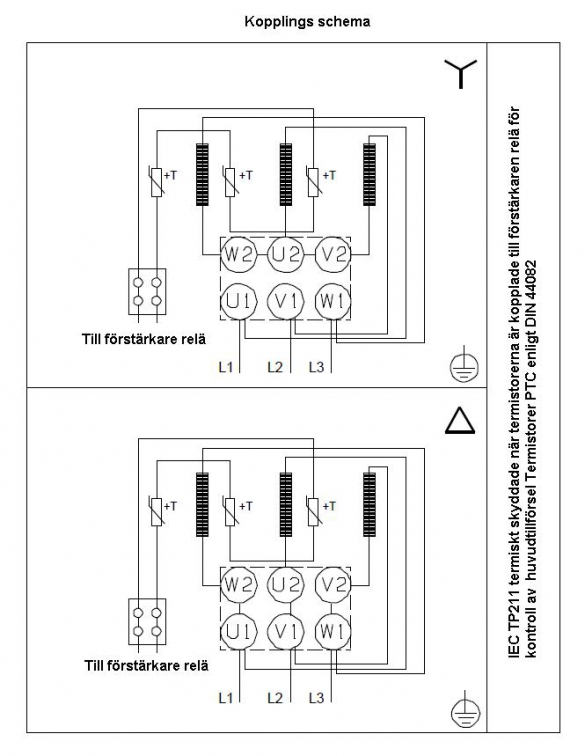

    » Kopplings schema

    • Cirkulationspump Grundfos TP 150-110/6, 5,5kW 184m³/h 8,27m 3x400V 50Hz
      Art. nr.
      GRU96109988
      Cirkulationspump Grundfos TP 150-110/6, 5,5kW 184m³/h 8,27m 3x400V 50Hz
