  2. Cirkulationspump Grundfos TP 125-90/6, 3kW 80,7m³/h 8,435m 3x400V 50Hz

Cirkulationspump Grundfos TP 125-90/6, 3kW 80,7m³/h 8,435m 3x400V 50Hz




Cirkulationspump Grundfos TP 125-90/6,  3kW 80,7m³/h  8,435m 3x400V 50Hz

    • Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
    • Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
    • Pumpen är försedd med en obalanserad gummibälgstätning.
    • Axeltätningen uppfyller EN 12756.
    • Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
    • Pumpen är försedd med en fläktkyld asynkronmotor.
           *-Bilden på produkten kan avvika från aktuell produkt.


      Vätska
      Vätska Vatten
      Vätsketemperatur område 0 till 120°C
      Vätsketemp 20°C
      Densitet 998,2 kg/m³

      Teknisk data
      Hastighets

      975 rpm
      Resulterande flöde 80,7 m³/h
       Resulterande lyfthöjd för pumpen 8,435 m
      Max. tryck 90 dm
      Faktisk pumphjulsdiameter 251 mm
      Kod för axeltätning. 1: Typ 2. Rot.
      tätningsdel 3: Stat. plats 4: Sek. tätning:      		 BAQE
      Kurvtolerans ISO9906:2012 3B
      Pumpversion A
      Modell A

      Material
      Pumphus  Gjutjärn EN-JL 1040
      ASTM A48-40B
      Pumphjul Gjutjärn
      EN-JL1030
      ASTM A48-30 B
      Materialkod A

      Installation
       Max. omgivningstemperatur 55°C
      Max. driftstryck 16 bar
      Flänsstandard DIN
      Anslutningskod F
      Röranslutning DN 125
      Sugsida DN 125
      Trycksida DN 125
      Trycksteg PN 16
      Inbyggnadslängd 800 mm
      Motorflänsstorlek FF265

      Elektriskdata
      Motortyp SIEMENS
      IE Efficiency class IE3
      Effektförbrukning  P2 3 kW
      Antal Poler 6
      Nätfrekvens 50 Hz
      Märkspänning

      3 x 220-240D/
      380-420Y V
      Nominell ström 12,0-11,0/
      7,00-6,40 A
      Startström 690-690 %
      Cos phi - verkningsgrad 0,8
      Varvtal 975 rpm
      Kapslingsklass (EC 34-5) 55 (Protect. Vattenstrålar / damm)
      Efficiency IE3 85,6%
      Motorns verkningsgrad vid full
      belastning      		 85,6%
      Motorverkningsgrad vid 3/4 last 86,1%
      Motorverkningsgrad vid 1/2 last 85,4%
      Isolationsklass (EC 85) F
      Motorskydd INGEN
      Motornr 83W05210

      Övriga
      Minsta effektivitetsindex, MEI ≥ 0,21
      Nettovikt 235 kg
      Bruttovikt 266 kg
      Leveransvolym 1,12 m3

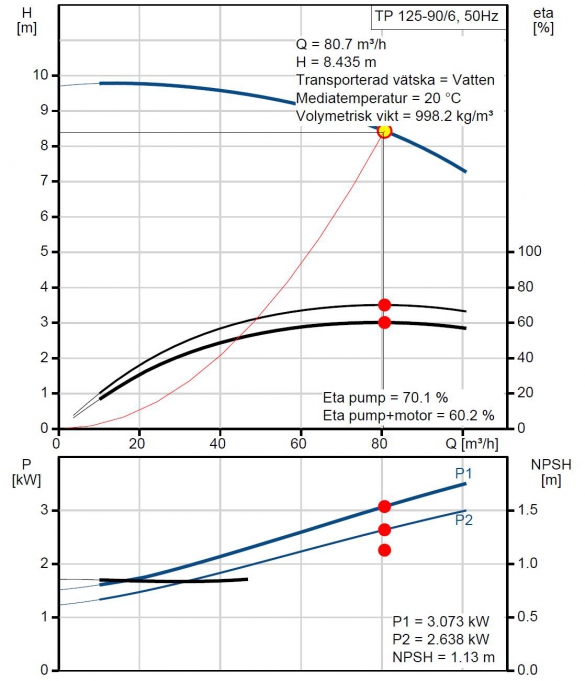

       Prestanda kurvor

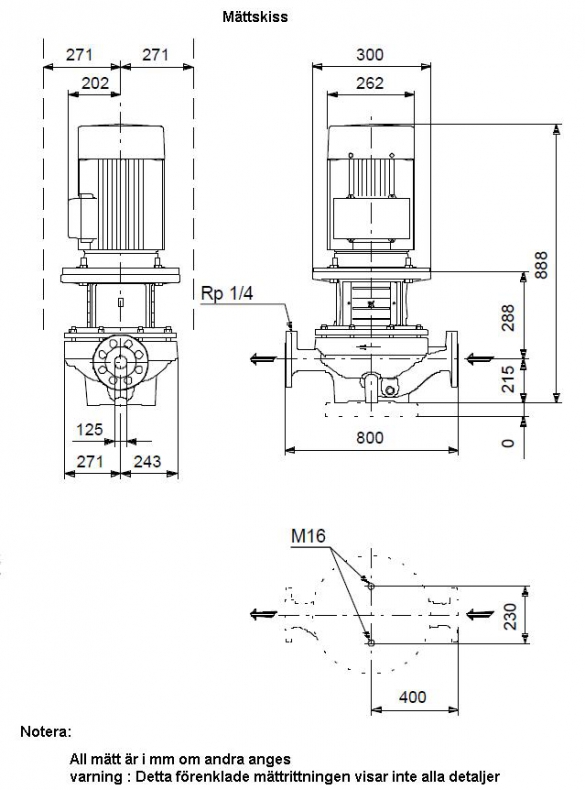

      » Ritning med mått beskrivning

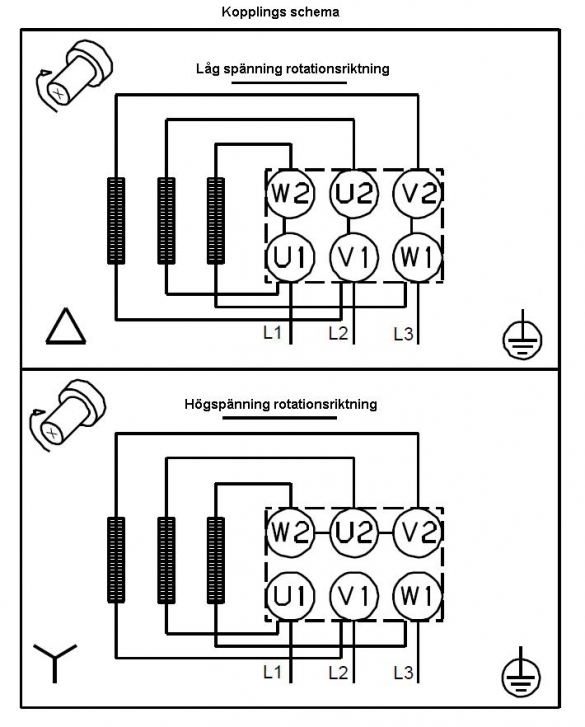

      » Kopplings schema

      • Cirkulationspump Grundfos TP 125-90/6, 3kW 80,7m³/h 8,435m 3x400V 50Hz
        Art. nr.
        GRU96109637
        Cirkulationspump Grundfos TP 125-90/6, 3kW 80,7m³/h 8,435m 3x400V 50Hz
