Cirkulationspump Grundfos TP 125-250/4, 15kW 143m³/h 21,68m 3x400V 50Hz

Cirkulationspump Grundfos TP 125-250/4, 15kW 143m³/h 21,68m 3x400V 50Hz

Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Pumpen är försedd med en obalanserad gummibälgstätning. Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Pumpen är försedd med en fläktkyld asynkronmotor.

Ytterligare produktinformation

Produkten bär märkningen Grundfos Blueflux^®.
Den representerar det bästa från Grundfos i fråga om energieffektiva motorer och frekvensomformare.
Grundfos Blueflux®-lösningar uppfyller eller överträffar lagstiftningens krav, såsom EuP klass IE3 eller IE4.

*-Bilden på produkten kan avvika från aktuell produkt.

Teknisk data
Hastighets	1460 rpm
Resulterande flöde	143 m^³/h
Resulterande lyfthöjd för pumpen	21,68 m
Max. tryck	250 dm
Faktisk pumphjulsdiameter	270 mm
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	BAQE
Kurvtolerans	ISO9906:2012 3B
Pumpversion	A
Modell	A

Elektriskdata
Motortyp	160LB
IE Efficiency class	IE3
Effektförbrukning P2	15 kW
Antal Poler	4
Nätfrekvens	50 Hz
Märkspänning	3 x 380-415 D/660-690 Y V
Nominell ström	29,0-28,0/ 16,8-16,4 A
Startström	760-870 %
Cos phi - verkningsgrad	0,86-0,82
Varvtal	1460-1470 rpm
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Efficiency	IE3 92,1%
Motorns verkningsgrad vid full belastning	92.1 %
Motorverkningsgrad vid 3/4 last	92,3 %
Motorverkningsgrad vid 1/2 last	92,1 %
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	87420032

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex, MEI ≥	0,12
Nettovikt	321 kg
Bruttovikt	416 kg
Leveransvolym	1,32 m³

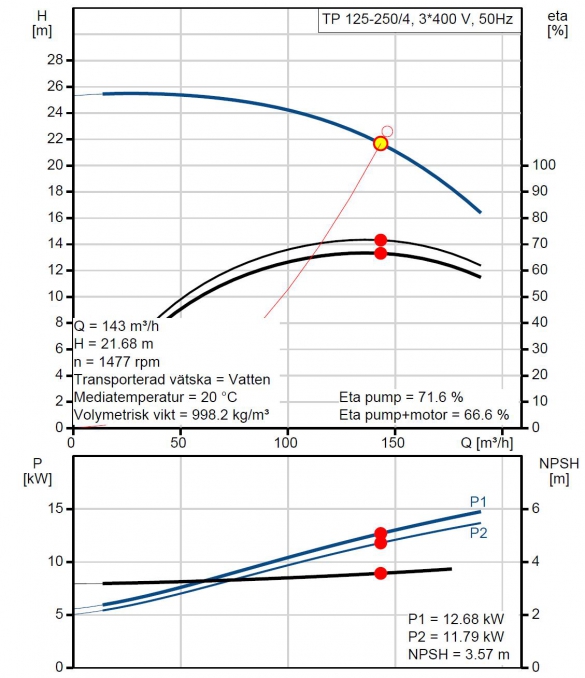

Prestanda kurvor

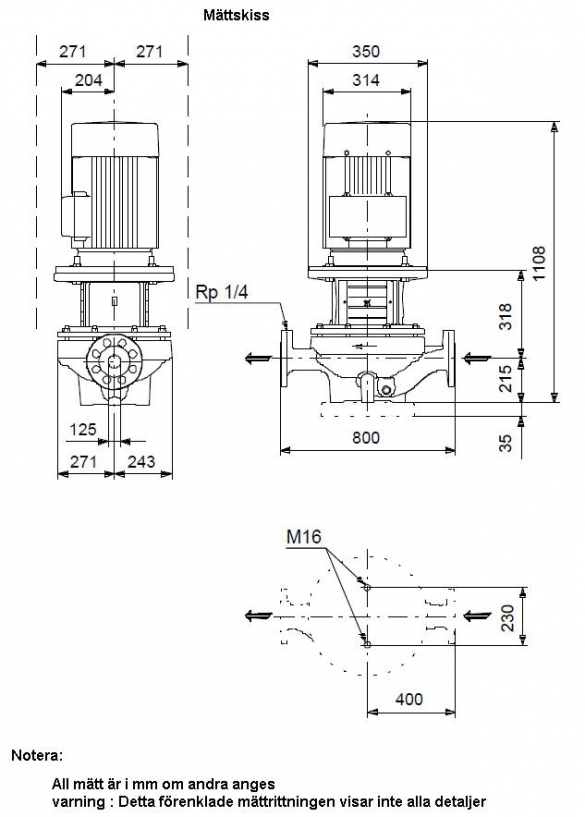

» Ritning med mått beskrivning
