Cirkulationspump Grundfos TP 100-390/2, 22kW 172m³/h 34,39m 3x400V 50Hz

Cirkulationspump Grundfos TP 100-390/2, 22kW 172m³/h 34,39m 3x400V 50Hz

Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Pumpen är försedd med en obalanserad gummibälgstätning. Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Pumpen är försedd med en fläktkyld asynkronmotor.

*-Bilden på produkten kan avvika från aktuell produkt.

Teknisk data
Hastighets	2945 rpm
Resulterande flöde	172 m^³/h
Resulterande lyfthöjd för pumpen	34,39 m
Max. tryck	390 dm
Faktisk pumphjulsdiameter	175 mm
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	BAQE
Kurvtolerans	ISO9906:2012 3B
Pumpversion	A
Modell	A

Elektriskdata
Motortyp	180MB
IE Efficiency class	IE3
Effektförbrukning P2	22 kW
Antal Poler	2
Nätfrekvens	50 Hz
Märkspänning	3 x 380-415 D/660-690 Y V
Nominell ström	39,5/22,8 A
Startström	830 %
Cos phi - verkningsgrad	0,90-0,90
Varvtal	2950 rpm
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Efficiency	IE3 92,7%
Motorns verkningsgrad vid full belastning	92,7%
Motorverkningsgrad vid 3/4 last	93,7 %
Motorverkningsgrad vid 1/2 last	94,4%
Isolationsklass (EC 85)	F

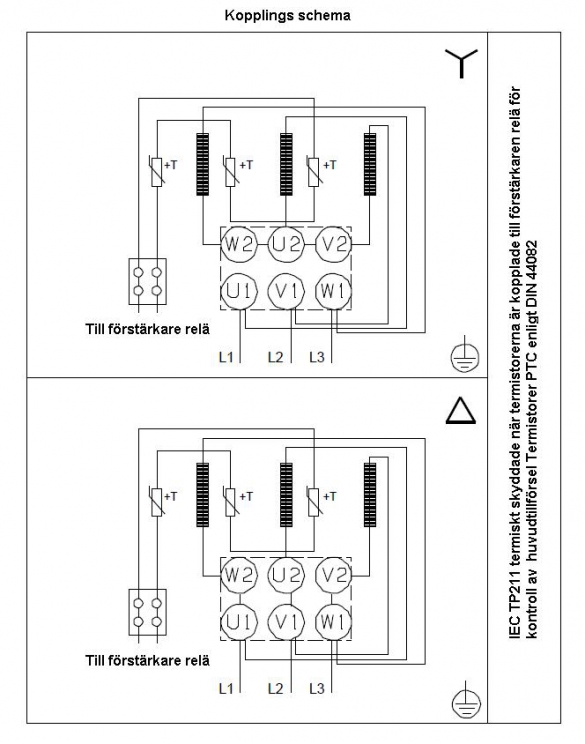

Motorskydd	PTC
Motornr	87470021

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex, MEI ≥	0,70
Nettovikt	222 kg
Bruttovikt	258 kg
Leveransvolym	0,56 m³

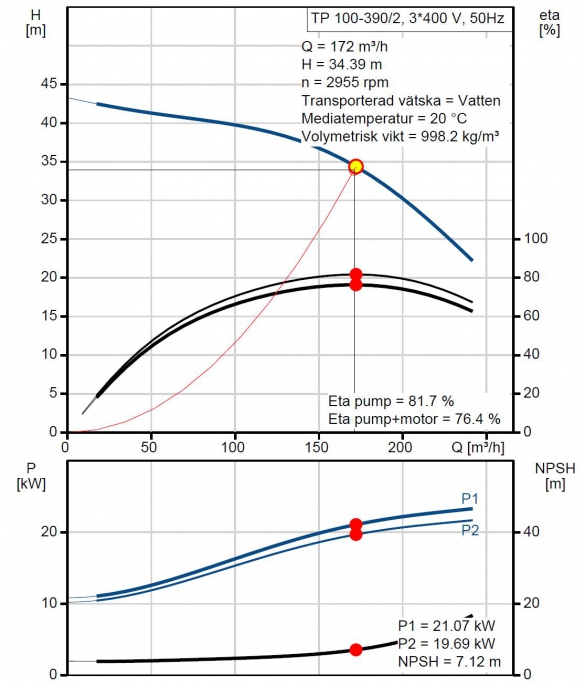

Prestanda kurvor

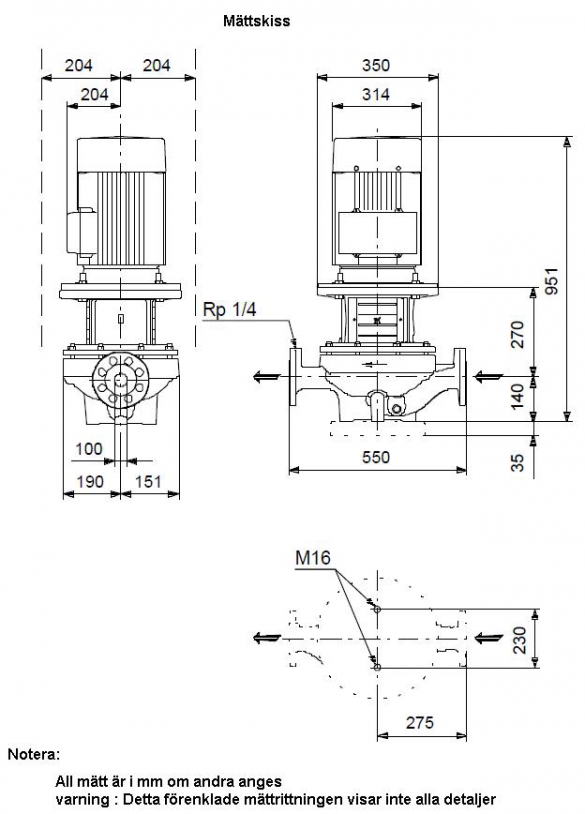

» Ritning med mått beskrivning
