Cirkulationspump Grundfos TP 100-160/2, 4kW 76,5m³/h 12,8m 3x400V 50Hz

Cirkulationspump Grundfos TP 100-160/2, 4kW 76,5m³/h 12,8m 3x400V 50Hz

Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Pumpen är försedd med en obalanserad gummibälgstätning. Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Pumpen är försedd med en fläktkyld asynkronmotor.

Ytterligare produktinformation

Produkten bär märkningen Grundfos Blueflux®.
Den representerar det bästa från Grundfos i fråga om energieffektiva motorer och frekvensomformare.
Grundfos Blueflux®-lösningar uppfyller eller överträffar lagstiftningens krav, såsom EuP klass IE3 eller IE4.

*-Bilden på produkten kan avvika från aktuell produkt.

Teknisk data
Hastighets	2920 rpm
Resulterande flöde	76,5 m^³/h
Resulterande lyfthöjd för pumpen	12,8 m
Max. tryck	160 dm
Faktisk pumphjulsdiameter	120-110 mm
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	BAQE
Kurvtolerans	ISO9906:2012 3B
Pumpversion	A
Modell	A

Elektriskdata
Motortyp	112MC
IE Efficiency class	IE3
Effektförbrukning P2	4 kW
Antal Poler	2
Nätfrekvens	50 Hz
Märkspänning	3 x 380-415 D V
Nominell ström	7,9 A
Startström	1000-1110 %
Cos phi - verkningsgrad	0,87-0,87
Varvtal	2920-2940 rpm
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Efficiency	IE3 88,1%
Motorns verkningsgrad vid full belastning	88,1%
Motorverkningsgrad vid 3/4 last	88,6%
Motorverkningsgrad vid 1/2 last	85,2%
Isolationsklass (EC 85)	F
Motorskydd	PTC
Motornr	87322303

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex, MEI ≥	0,58
Nettovikt	88,5 kg
Bruttovikt	107 kg
Leveransvolym	0,39 m³

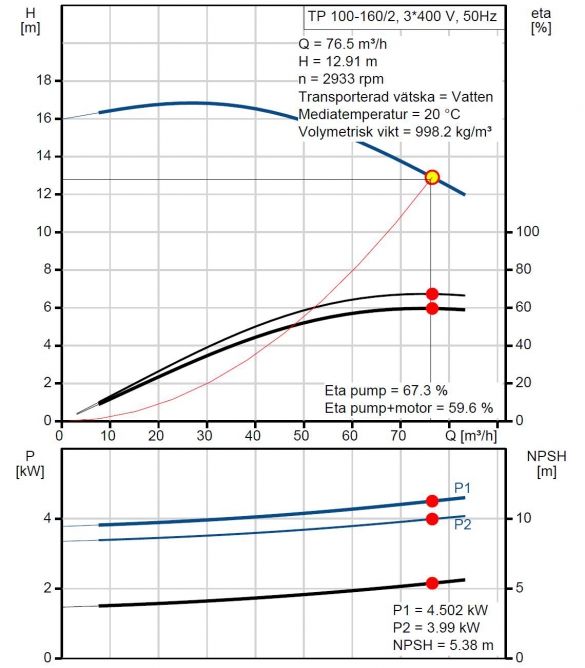

Prestanda kurvor

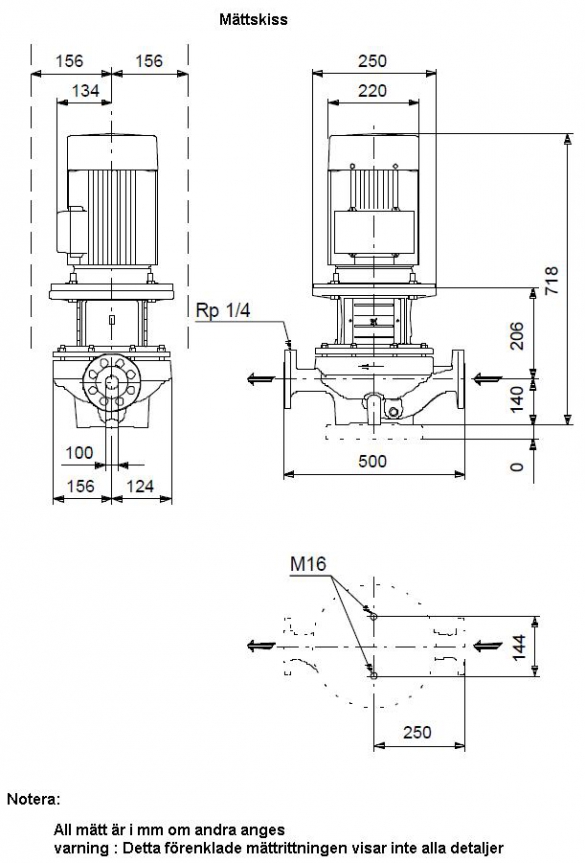

» Ritning med mått beskrivning
