Cirkulationspump Grundfos TP 100-110/4, 3kW 85,9m³/h 8,7m 3x400V 50Hz

Cirkulationspump Grundfos TP 100-110/4, 3kW 85,9m³/h 8,7m 3x400V 50Hz

Enstegs, direktkopplad pump med inlopps-och utloppsportar i linje med samma diameter.
Pumparna är konstruerade för att kunna lyftas uppåt ur sin installation (”top-pull-out”), dvs. att pumpöverdelen (motor, pumpöverdel och pumphjul) kan lyftas ut för underhåll eller service, medan pumphuset sitter kvar i rörkonstruktionen.
Pumpen är försedd med en obalanserad gummibälgstätning.
Axeltätningen uppfyller EN 12756.
Röranslutningen sker med PN 16 DIN-flänsar (EN 1092-2 och ISO 7005-2).
Pumpen är försedd med en fläktkyld asynkronmotor.

Ytterligare produktinformation

Produkten bär märkningen Grundfos Blueflux®.
Den representerar det bästa från Grundfos i fråga om energieffektiva motorer och frekvensomformare.
Grundfos Blueflux®-lösningar uppfyller eller överträffar lagstiftningens krav, såsom EuP klass IE3 eller IE4

*-Bilden på produkten kan avvika från aktuell produkt.

Teknisk data
Hastighets	1455 rpm
Resulterande flöde	85,9 m^³/h
Resulterande lyfthöjd för pumpen	8,7 m
Max. tryck	110 dm
Faktisk pumphjulsdiameter	177 mm
Kod för axeltätning. 1: Typ 2. Rot. tätningsdel 3: Stat. plats 4: Sek. tätning:	BAQE
Kurvtolerans	ISO9906:2012 3B
Pumpversion	A
Modell	A

Elektriskdata
Motortyp	100LC
IE Efficiency class	IE3
Effektförbrukning P2	3 kW
Antal Poler	4
Nätfrekvens	50 Hz
Märkspänning	3 x 220-240 D/380-415 Y V
Nominell ström	11,0/6,30 A
Startström	730 %
Cos phi - verkningsgrad	0,82-0,76
Varvtal	1440-1450 rpm
Kapslingsklass (EC 34-5)	55 Dust/Jetting
Efficiency	IE3 87,7%
Motorns verkningsgrad vid full belastning	87,7 %
Motorverkningsgrad vid 3/4 last	88,4%
Motorverkningsgrad vid 1/2 last	88,2%
Isolationsklass (EC 85)	F

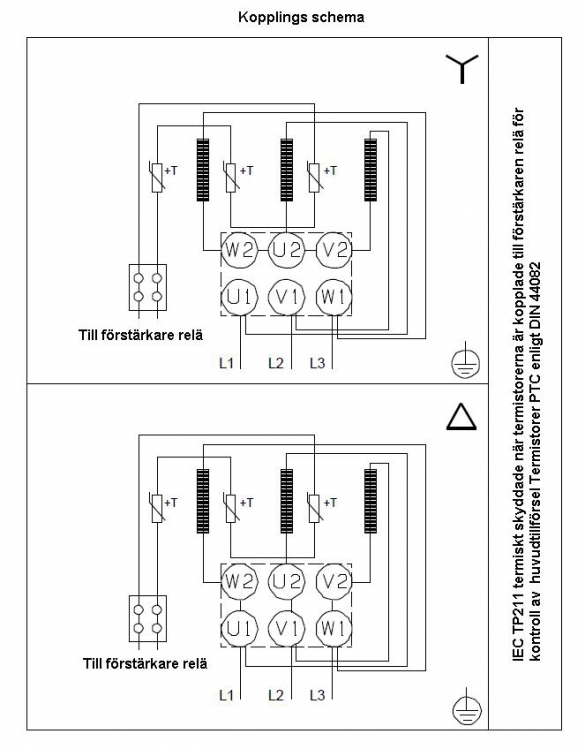

Motorskydd	PTC
Motornr	87274228

Övriga
Märka	Grundfos Blueflux
Minsta effektivitetsindex, MEI ≥	0,70
Nettovikt	105 kg
Bruttovikt	123 kg
Leveransvolym	0,39 m³

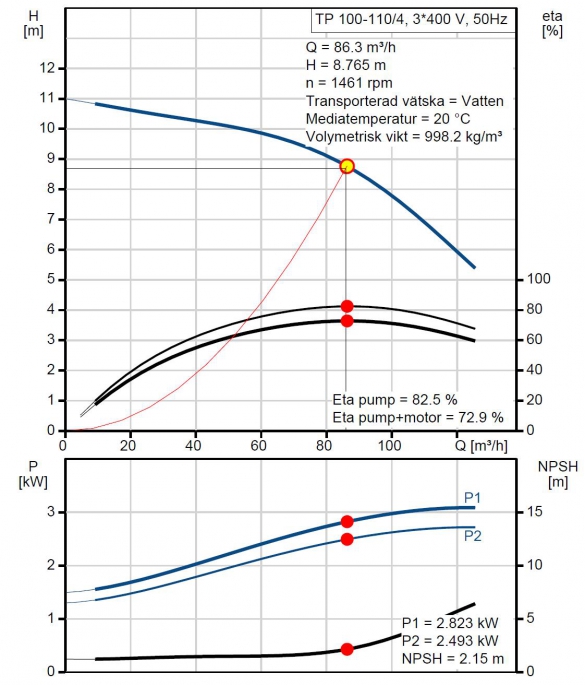

Prestanda kurvor

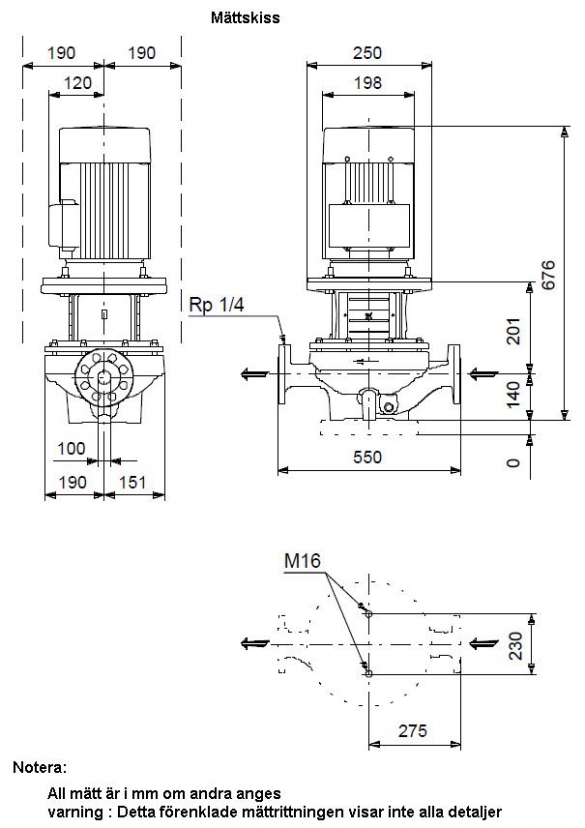

» Ritning med mått beskrivning
